超速硬化ウレタン・ウレア樹脂系吹付けシステム エコガード

用水路改修工法

劣化の進んだ用水路を、環境にやさしいエコタイプのウレタン・ウレア樹脂で再生し、長く快適な環境を提供します。

  • ARIC:農業農村整備新技術候補登録済No.270
  • 農政局公表情報 新技術・新工法:東北、東海、中国四国
  • 「構造物施工管理要領 NEXCO 3社H22.7 3-6 コンクリート表面保護」および「防水システム設計・施工マニュアル(案)日本道路公団H13 桁端防水システム防水層(JHERI-410-15) 」の性能基準値に合格

工法の概要/特長

標準仕様

工程

■工程と標準仕様
工程 使用材料/作業名 商品名 使用量
高圧洗浄工 高圧水洗浄
40MPa程度
素地調整材塗布工 ①水系シーラー
②超速硬性
ポリマーセメントモルタル
①ESシーラー
②ESモルタル
①0.15kg/m2(希釈水除く)
②劣化診断による
プライマー塗布工 反応硬化型2液
エポキシ系(ウレタン系)
BFプライマー
(サンPC-U2)
0.25kg/m2
防水材吹付け工 超速硬化型2液
ウレタン・ウレア系
エコスプレー
ES-100
2.5kg/m2

工法の特長

環境にやさしい
  • 用水を汚染する恐れのある鉛化合物・環境ホルモン嫌疑物質などを一切使用していません。
  • 溶出基準では最も厳しい規格の一つである、上水道の資機材基準:厚生省令第15号の「溶出試験」基準に合格しています。
  • 日本水道協会規格 JWWA K143の品質規格に合格しています。
シームレスで平滑な防水層
  • 複雑な形状の下地でもシームレスで平滑な防水層を形成し、漏水の恐れがありません。
  • 粗度係数がn=0.0108に向上するため、流量特性の改善が期待できます。
優れた物性・耐久性
  • ウレタン・ウレア樹脂塗膜は非常に強靭で破壊しにくく、伸び性能も良好なので下地のひび割れ、既設目地の動きにも追従します。
  • 耐候性、耐摩耗性にも優れ、高性能を長期間維持します。
コンクリートの劣化を防止
  • コンクリート劣化の要因となる炭酸ガス、酸素、塩化物イオンを遮蔽し、設備の長寿命化に寄与します。
簡単な施工、短い工期
  • 超速硬化スプレータイプなので工程が簡単で、改修工事は短期間で完了します。

標準施工フロー


  • 1.高圧洗浄

  • 2.素地調整材塗布

  • 3.プライマー塗布

  • 4.エコスプレー吹付け

  • 5.施工完了

施工例

表面の劣化、漏水等によって機能低下した水路を再生します。石積みなどの複雑な形状でも対応できます。

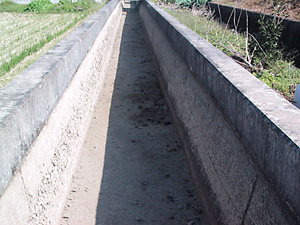

  • 施工前

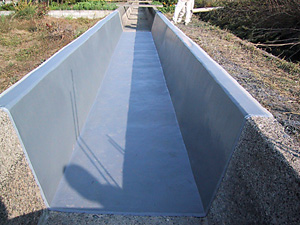

  • 施工後

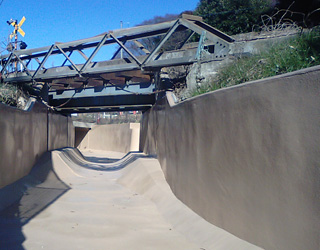

分水部

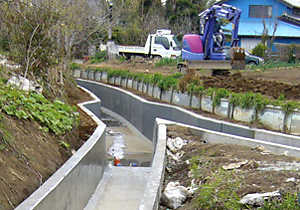

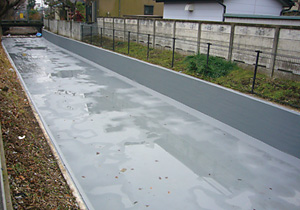

幹線水路

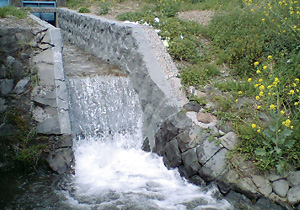

落差部

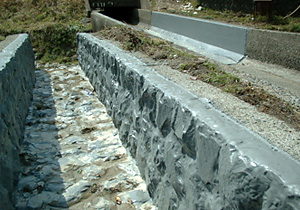

石積み水路
